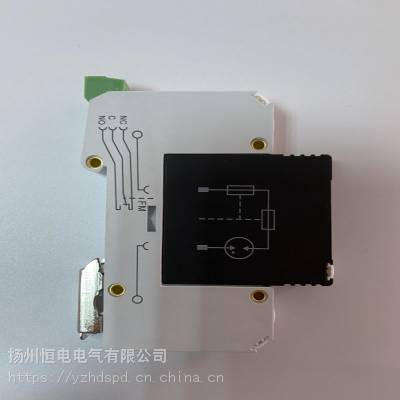

带遥信告警-F-MS25-PVT/FM二次过电压插件  技术参数：

大持续工作电压Uc～ 260 V

冲击残压 Ures (8/20us) 1000V

标称放电电流In(8/20us) 20 kA

防护等级 IP 20

放电电流Imax(8/20us) 25 kA

电压保护水平Up(8/20us) ≤2.8 kV

外壳材料 阻燃PBT

响应时间 ≤100 ns 3

工作温度 -40℃～+80℃

安装接线导线橫截面积：多股软导线6～35 mm2

单股硬导线6～25 mm2

 电压互感器原边接的是高电压，副边为低电压，并连接着保护和表计，工作人员又要经常和保护、表计接触，如果万一绝缘损坏，使高电压串入低电压回路就可能对二次回路工作的继电保护人员和运行人员造成人身威胁，另外二次回路绝缘水平低，若没有接地点也会被击穿损坏绝缘，损坏表计和继电器，为了***人身和设备的安全，电压互感器二次侧必须接地。

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个二次接地保护器。

 电压互感器原边接的是高电压，副边为低电压，并连接着保护和表计，工作人员又要经常和保护、表计接触，如果万一绝缘损坏，使高电压串入低电压回路就可能对二次回路工作的继电保护人员和运行人员造成人身威胁，另外二次回路绝缘水平低，若没有接地点也会被击穿损坏绝缘，损坏表计和继电器，为了***人身和设备的安全，电压互感器二次侧必须接地。

   带遥信告警-F-MS25-PVT/FM二次过电压插件  特点是：

1、主元件采用空气间隙密闭式防雷技术；

2、独特双脱扣保护功能，大冲击下有效脱扣，保护主元件；

3、掉牌及遥信输出告警，脱扣或损坏后可明显发现。

4、额定放电电流20kV，残压值低；

5、防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装。

6、元件损坏时可靠脱扣，***呈现开路状态，***两点接地；

7、放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；

8、动作值离散性很小，固定在1600V±20%；

9、对PT二次放电间隙进行耐压试验，其标准应为1000V摇表不击穿，2000V应可靠击穿。
