电压互感器一边接的是高电压，另一边为低电压-连接着低压仪表灯设备，工作人员又要经常和保护、表计接触，如果绝缘损坏，会使高电压串入低电压回路就会对在二次回路上表计和继电器造成损坏，并且会对工作的人员造成人身威胁，为了***人身和设备 的安全，电压互感器二次侧必须接地。

电压互感器端子箱内二次中性点即通常说的N线上安装一个间隙接地装置,这种采用云母介质间隙接地装置的缺点是：击穿动作值离散性大；无任何告警信号，无法在线检测/监测,可靠性低，极易损坏；损坏时很大几率呈导通状态；这将在很大几率上导致电压互感器二次回路长期两点接地，带来很大的损坏。

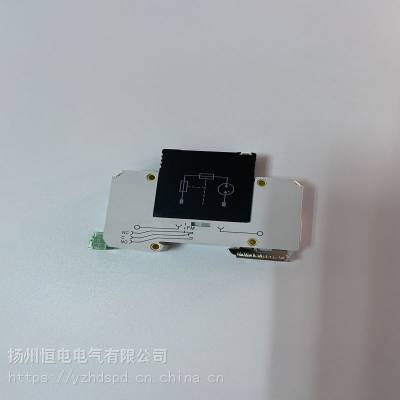

PT击穿保险器20KAF-MS25-PVT/FM参数：

放电电流大（40KA），响应时间快（≤25ns）

采用标准防雷模块组件，安装维护简单、方便

保护模块内有过热、过流控制的安全脱离装置

标称工作电压 Un230V385V

电压保护水平 Up在5KA（8/20μs）时≤1.2KV

持续运行电压 Uc550V550V

通流容量8/20μs Imax40KA40KA

标称通流容量 8/20μs In20KA20KA

由窗口红色标志反映的故障显示

在Isn时≤1.8KV33

连接   10-25mm2多股或单导线   外壳材料    阻燃PC

泄漏电流 IL≤15μA

安装  螺丝（螺丝钉）固定

响应时间 Ta≤25ns

PT击穿保险器20KAF-MS25-PVT/FM工作环境：

温度：-40/+85℃，相对湿度：5～95%（25℃）

保险丝强度  12***gL/gG

电压互感器二次接地间隙装置符合浙江省网反措要求产品参数：

额定工作电压 220～690（3N50Hz）

持续运行电压 255       400

电荷量Q 12.5

接线能力 6～35mm2

电压保护水平Up（kV） <2.0

组合方式 3+0        4+0

外壳防护等级 IP20

标称放电电流In（kA） 60(8/20μs)

放电电流Imax（kA）100(8/20μs)

冲击放电电流Iimp（kA） 25(10/350μs)

本地指示

阻燃等级 符合UL94V-0。

特点是：主元件采用空气间隙密闭式防雷技术；独特双脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，***呈现开路状态，***两点接地；动作值离散性很小，固定在1600V±20%；更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。

 中性点为什么经间隙接地装置接地？B相接地，对A、C相来说，无论是防止高压击穿还是防雷，它们都离地线太远了点，因此在中性点加间隙接地装置F-MS25-PVT/FM来弥补，也称接地保护器。

 主要用于电压互感器的二次侧（低压侧）过电压保护，以防止高电压串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。
