电压互感器是一只变比较高的变压器，其一次侧电压都在万伏特以上，为了防止一次、二次绕组绝缘击穿时,一次侧的高电压窜入二次侧,危及人身和设备的安全，其二次侧必须接地。

电压互感器PT二次接地保护器 技术参数

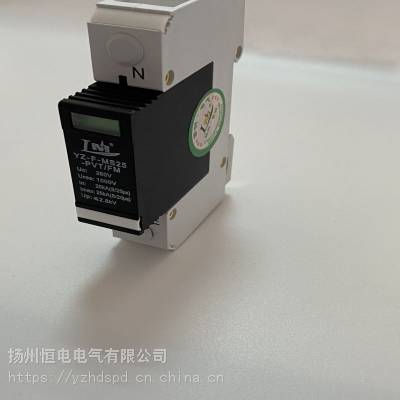

PT端子箱间隙接地装置 遥信监测常开常闭型 号YZF-MS25-PVT/YZ

大持续工作电压Uc～ 260 V

冲击残压 Ures (8/20us) 1000V

标称放电电流In(8/20us) 20 kA

放电电流Imax(8/20us) 25 kA

电压保护水平Up(8/20us) ≤2.8 kV

响应时间 ≤100 ns

工作温度 -40℃～+80℃

PT二次GDB-S-20击穿保险器防护等级 IP 20

外壳材料 阻燃PBT

 用于将电源线接入防雷等电位系统中，安装于LPZ0B -1界面，防止低压设备受到过压浪涌干扰，具有易于连接，由两部份组成，包括底座和可插拨的保护模块，高放电能力。产品具有双重热脱扣装置，提供可靠的保护，当发生故障时，热脱扣装置自动脱扣，检测窗口由灰色变为红色。与下一级过压保护器配合器使用效果更佳。多功能连接端子将电源线连于防雷等电位中，适用于各种供电系统 。3

 击穿保险器安装说明：

 浪涌保护器可以固定在35mm电气导轨上；

浪涌保护器并联接入电源系统中，建议在保护器前安装功率不小于32A空气开关，采用“V”形接线方式连接；

浪涌保护器组合方式与配电系统相关。常见配电系统，TN-S、TN-C-S宜采用4+0组合方式，TN-C、IT宜采用3+0组合方式，TT宜采用3+1组合方式。

 PT端子箱间隙接地装置 遥信监测常开常闭特点是：主元件采用空气间隙密闭式防雷技术；独特双脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，***呈现开路状态，***两点接地；动作值离散性很小，固定在1600V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；
