主要结构与工作原理

为一端口，防触电保护，户内式固定安装，电压限制型。

内置脱离器。当击穿保险器因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。击穿保险器正常工时可视窗品显示白色，失效脱离后显示红色。

电压互感器（TV）二次接地也是工作的需要，因为电压互感器（TV）不但有正常运行方式，还有异常运行方式；其中性点不接地，就不能测量出相电压，也不说对于中性点不接地系统，且不说对Y/Y接线的电压互感器（TV），二段母线电压互感器（TV）不接地就不能并列，更重要的是中性点接地是绝缘监察的重要条件，从这个角度来说，它又是工作接地了。

   PT间隙接地保护装置应带信号接点击穿时可发信号性能及优点：

 具有雷电计数，远程故障告警功能

 选用优质的压敏电阻，高可靠质量***

 保护功能强，设有自动断路器（短路、过流保护）

 击穿保险单元采用模块式设计，更换方便

 采用温控断路技术，避免火灾发生。

 经击穿保险器接地是很危险的，当保险意外熔断时，而保险外面也不容易检查你没发现的话，严重的话一次高压窜入二次，二次将产生不平衡电流电压，而二次没接地，将损坏二次设备，人员还有高压触电的危险。

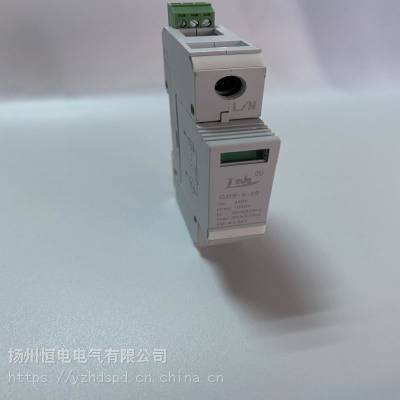

 性能描述：PT端子箱二次过电压插件f-ms25-pvt/fm

F-MS25-PVT/FM中性点击穿保险33

电压限制型，8/20μs波形

放电电流：65/40/20/10kA

电压保护水平：2.0/1.5/1.2kV

标称放电电流：35/20/10/5kA

额定电压：230/400V

极数：1P，2P，3P，4P，1P+N，3P+N，NPE

工作环境温度：-25oC - +60oC。

 F-MS25-PVT/FM 击穿保险器安装、使用与维护产品应固定安装于35mm导轨上。产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω。遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置。

 PT间隙接地保护装置应带信号接点击穿时可发信号性能及参数：

型号  F-MS25-PVT/FM

交流持续工作电压 Uc 260 V/500V

工频放电电压 Us 1000~1500 V

标称放电电流（8/20us）In 20 kA

工作/故障状态 透明/红

阻燃等级 V0

接线端子***小接线能力 4mm2单股线/软线

接线端子接线能力 25mm2单股线/软线

放电电流（8/20us）Imax 25 kA

电压保护水平 Up 2.8 kV

响应时间 tA 100 ns

工作温度范围 -40℃~+80℃。
